在半導體製程與封裝領域,志隆國際科技提供從材料研發到晶圓量測的全方位高精度解決方案。我們針對先進封裝(CoWoS)、矽光子(CPO)及化合物半導體的需求,提供具備高重複性與非破壞性的檢測設備。
半導體應用範疇

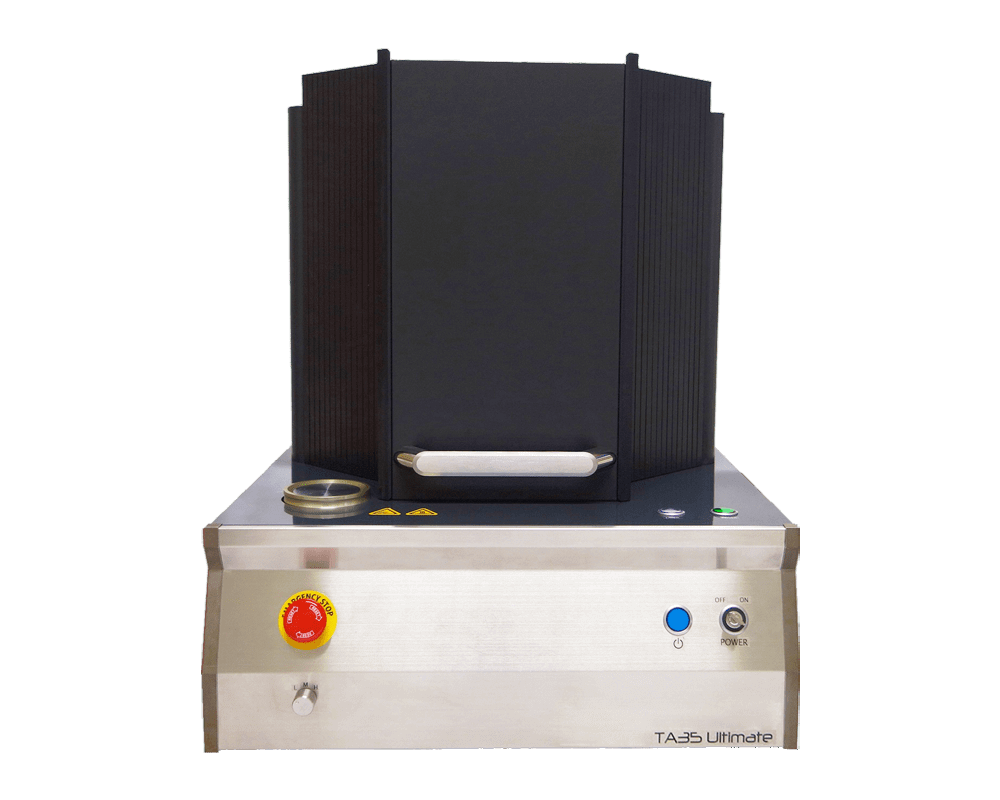

- 材料測試:提供熱固化性與 UV 固化性材料測試儀器,精準量測樹脂完全固化時間、固化收縮率與收縮應力,並評估 TIM 材料之熱擴散率。
- 晶圓表面量測:針對晶圓提供平面度、粗糙度等微觀分析。

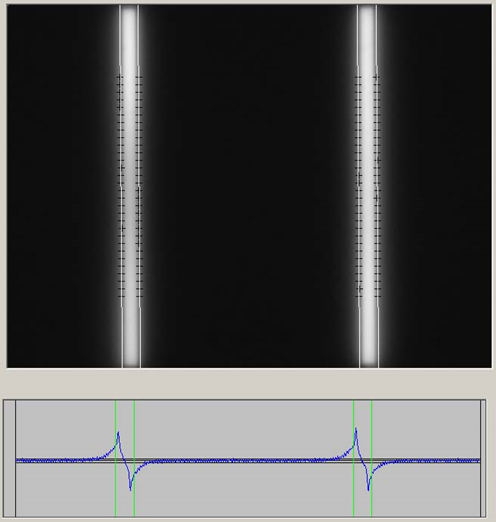

- 晶片表面量測:量測膜厚、階差(Step Height)、線寬、線距、圓徑及粗糙度。
- 半導體AI與先進封裝:針對 CoWoS 封裝之矽基板 TSV 孔型量測與封裝穩定性監測。

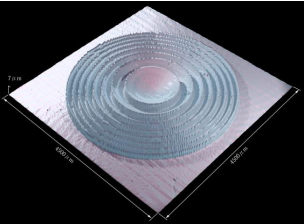

- 矽光子:光波導輪廓/粗糙度、Micro Lens Array R 輪廓。
- 光通訊量測:量測光纖陣列 FAU Core pitch、玻璃基板 V-groove輪廓粗糙度 、端面全周輪廓及平面度。
- 影像缺陷分析:針對 Bare Wafer 與 Pattern Wafer 進行缺陷量測、分類與統計計算。
