UV膠固化時間測定儀 LTF631
廠牌 :Lambient
美國Lambient公司利用介電固化監測(也稱為介電分析或 DEA)特性,用高速方式收錄樣品固化數據,精確獲得樹脂從固化開始時間到固化完成時間的固化行為變化,將測試數據量化與圖示化顯示,讓UV樹脂固化不再用猜測。
本裝置可以搭配UV照射器與溫度控制烘箱做全程固化測試。
產品說明
LTF-631 高速電介質固化監測儀專為研究與熱固性材料(如樹脂、複合材料、油漆和塗料)相關的研發、品質保證/品質控制和製造應用中的快速反應材料而設計。
LTF-631能夠以極快速的採樣速率進行測量,對於短秒數固化的產品(例如UV固化, SMC材料, 牙科黏合劑)能夠獲得更為精確的數據,了解到在極短時間內的固化狀況。
其原理為量測樣品的直流電阻率(以下簡稱離子黏度),藉由三個方程式(黏度和電阻的關係, 愛因斯坦關係, 斯托克斯定律)可以得知機械黏度正比於離子黏度,藉由觀察材料的離子黏度變化來了解固化狀況。
特色
- 可測試快速固化材料,例如UV固化材料。
- 可應用於研發、品保、製程固化監控的測試儀器。
- 材料固化過程中,可得到最低粘度CP2、玻璃轉化點CP3、完全固化時間CP4。
規格
尺寸 | 43.2 cm (W) x 40.6 cm (L) x 8.3 cm (H) |
---|---|
重量 | 6.8 公斤 |
電源 | 100 VAC - 240 VAC,50/60 Hz 自動切換通用輸入,最大 4 A |
激勵頻率 | 10 Hz、100 Hz、1.0 KHz、10 KHz |
激勵幅度 | 正弦波,標稱 2.0 V(peak-to-peak值為 4.0 V) |
最大採樣率 | 55 毫秒/通道或更快 |
介電接口 | 最多四個中等電導通道,具有一個介電傳感器,以及每個通道一個熱電偶 |
儀器輸入 | 兩個啟動/觸發器 每台儀器兩個模擬輸入(0 - 5 V 範圍),模擬輸入可用於壓力傳感器或LVDT合適的電子接口 |
輸出 | 兩個 TTL/數字輸出 |
介電傳感器類型 | 用於中等電導率接口的叉指式、平行板或單電極 |
熱電偶類型 | 標準為J,特殊規格為K |
型號 | LT-631A:1 通道 LT-631B:2 通道 LT-631C:4 通道 |
通訊 | USB(帶適配器的 RS-232C) |
紫外線固化樹脂
UV膠在使用紫外線照射下,UV膠反應迅速,並表現出動態行為,使用差示掃描量熱法(DSC)去進行分析是很難了解到其動態行為。相較之下,介電固化監控(DEA)具有實時測量固化的獨特能力,這對於研究在幾秒之內聚合的材料非常有價值。
使用美國Lambient LTF-631量測UV膠-量測過程

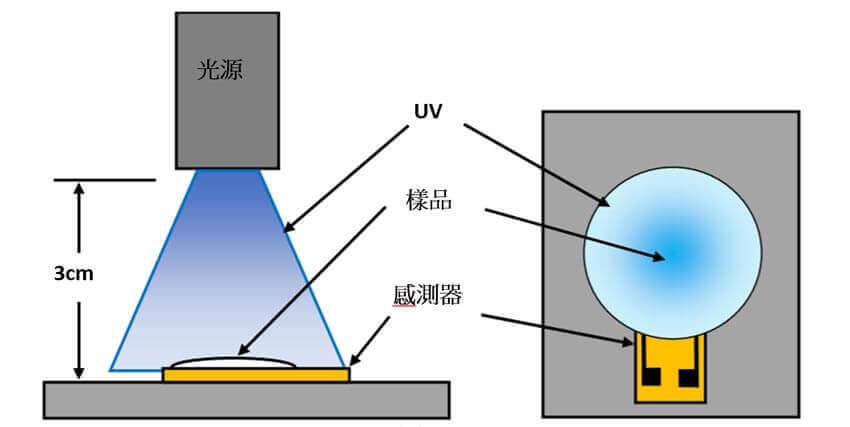

光強度在整個投影點呈現放射狀,只有在較小的範圍會呈現均勻的照明。因此,將樹脂塗在 Mini-Varicon sensor的電路上,面積為20mm x 15mm,塗佈厚度為100µm,設置如圖一。

圖一

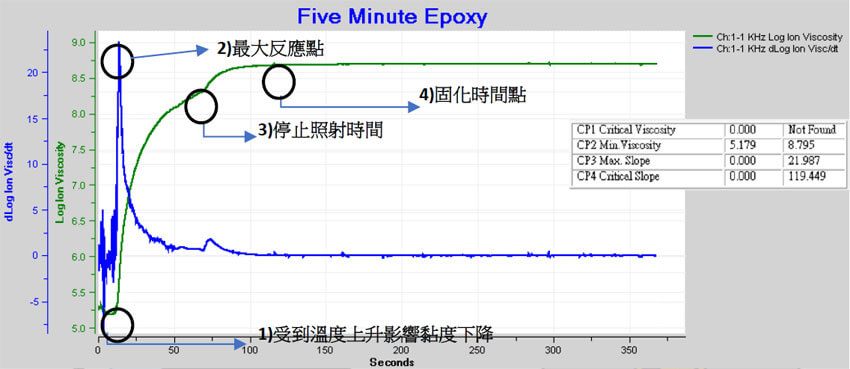

首先,測試剛開始受到溫度的影響,導致黏度下降,在9秒時達到最低點,接著受到UV光照射影響黏度開始升高,22秒時達到最大反應點,反應速率逐漸趨緩,於70秒時停止照射,隨後受到溫度下降的影響,黏度再次上升,並持續暗反應,直至120秒時固化完全,如圖二。

圖二
