流膠測試儀

型號 : No Flow Tester

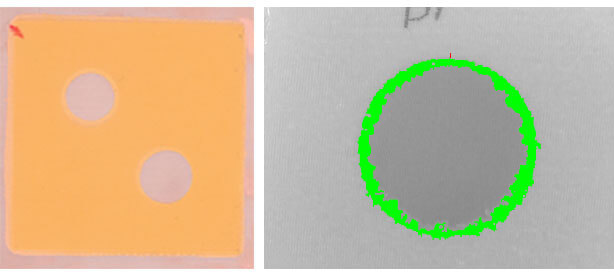

銅箔基板廠CCL測試樹脂溢膠狀況會使用流膠量測儀器,本儀器有2種運算功能,分別是面積積分方式與直徑量測方式。此2種方式都是自動計算,可將流膠區域正確計算且重現性佳,搭配軟體特有巨集指令運算,可於數秒內完成尺寸計算,不但量測速度快,正確率也高。
客製化設計製作,分析樣品直徑0.8mm ~ 25.4mm。

說明

特色
  • 小型化設計:縮小儀器放置空間,成本降低。
  • CCD解析度提高到1.3M畫素,運算更精確。
  • 可選購架台堆疊置放,節省空間。
  • 面積積分法,量測數據精度高、正確率高。
  • 量測速度快,可短時間內完成大量數據分析。
  • 內建60種以上量測參數,如圓心、平均圓徑。
  • 具備多種濾波法,如高斯濾波、像素濾波…。
  • 圖形可執行數學及邏輯運算
系統構成
  • 流膠量測儀主機及控制器
  • 高解析CCD鏡頭組及光源
  • WinRoof 軟體
  • PC或 NB Microsoft Widows7 OS
  • 遮光罩
  • 立式儀器架台(選購品)
  • 電動平台(選購品)
型號GL-912-RGL-912-F
量測範圍樣品直徑25.4 mm樣品直徑0.8~6.4 mm

本儀器外觀可依客戶需求變更,其他光學量測亦可承製,敬請來電討論。
