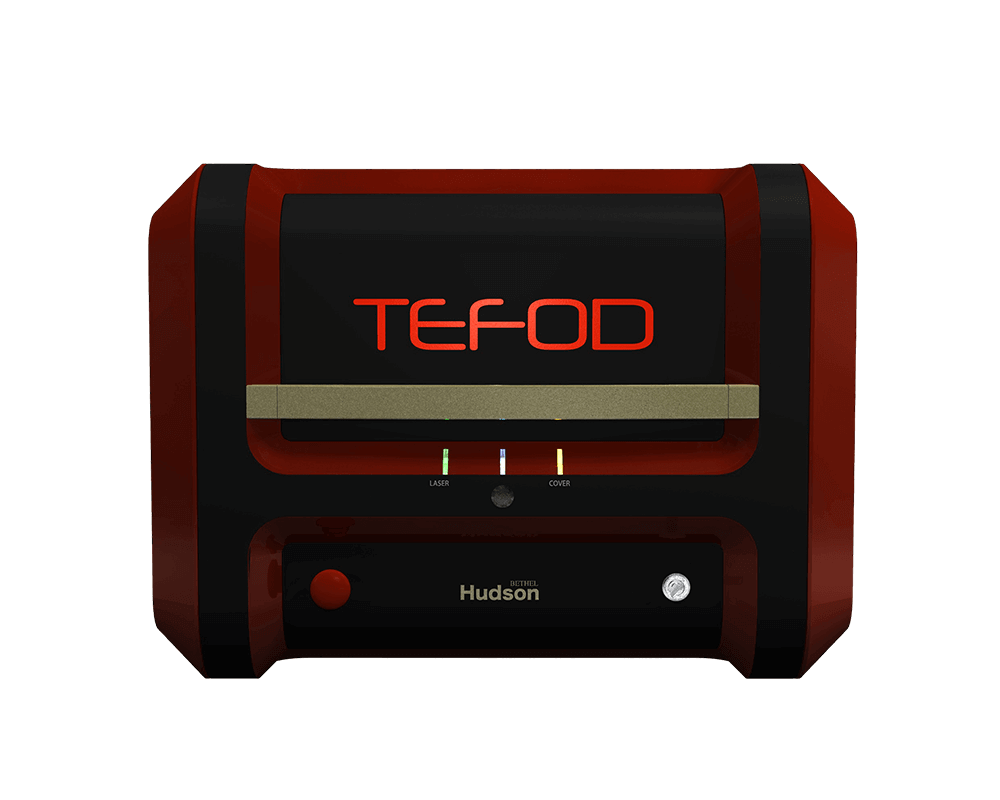

纖維配向測試儀 TEFOD
型號 : TEFOD
產品說明
GFRP/CFRP材料在射出過程中、纖維流動方向會影響材料應力強度。使用X-Ray檢查耗時且建置成本高。本儀器相較於非破壞性檢測具有安全、快速、高效率之優勢，透過“纖維取向識別法”將樣品內部的纖維狀態可視化的系統。
纖維取向辨別法，是一種應用平面熱擴散角分佈測量的方法。
傳熱速度（熱擴散率）因纖維含量和取向而異。
因此，可以通過測量所有方向的熱擴散率來澄清纖維取向分佈。
透過熱評估 CFRP 和 GFRP 的內部結構 以高速和非接觸方式量化纖維取向和熱擴散率。
特色
- 評價材料射出成形過程中纖維流動方向
- 定量化纖維配向與熱擴散率測試
- 數據可圖像化表示，方便判讀
- 快速量測，樣品規格自由度大
- 車載應用複合材料：碳纖維預浸材(CFRP)、玻璃纖維預浸材(GFRP)
規格
纖維配向測試儀 TEFOD
| 基本功能 | 測量目的：熱擴散率，可以掌握樣品中的纖維狀態（纖維的取向、纖維的分散）、分佈。 測量時間：大約1分鐘/點 |
|---|---|
| 配件 | 分析軟體：○ 電腦：○ |
| 測量環境 | 溫度：室溫 測量頻率：0.01[Hz]~ |
| 雷射 | 波長：638[nm] 最大輸出：0.4[W] |
| 輻射溫度計 | 元素：InSb 冷卻方式：電子冷卻 |
| 載台位移 | 樣品載台：100 X 200[mm] |
| 電源 | AC100[V], 50/60[Hz], 5[A] |
| 使用環境 | 溫度：10~40[°C] |
| 使用須知 | 樣品：CFR(T)P,GFRP, 納米纖維素, 樹脂填料, 等 形狀：任何形狀 表面：樣品基材應平整光滑以獲得最佳效果 塗層：不需要（僅對激光透射的部分需要黑化處理） 樣品尺寸（最大）：200 X 100 X 4[mm] 樣品尺寸（最小）：30 X 10 X 0.1[mm] |
| 儀器主體 | 尺寸：W710 X D710 X H576[mm] 重量：60[kg] |
