高曲度非球面輪廓量測 SE

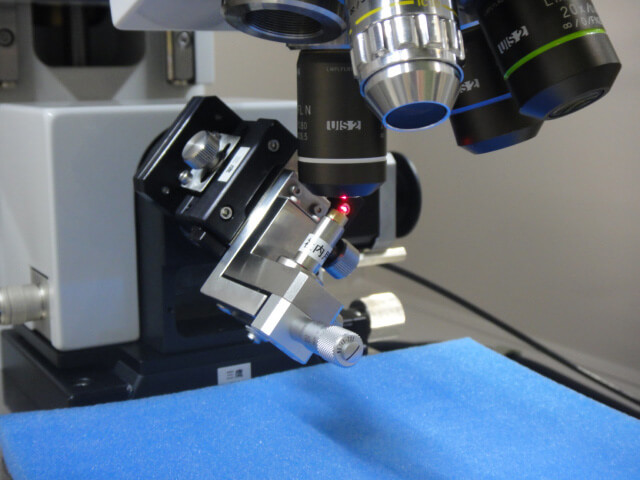

高曲度鏡片輪廓量測，無論是接觸式或非接觸式量測儀器，在精度驗證上都受到極大挑戰。三鷹光器量測儀器提供迴轉機構安裝於NH-3系列表面三次元量測儀器，成為4軸量測儀器。

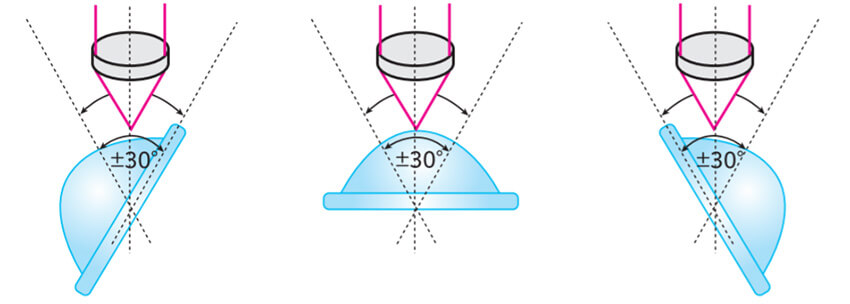

SE量測方式採用分段量測多邊型拼貼方式，下圖顯示SE迴轉機構如何量測角度±60度的鏡片

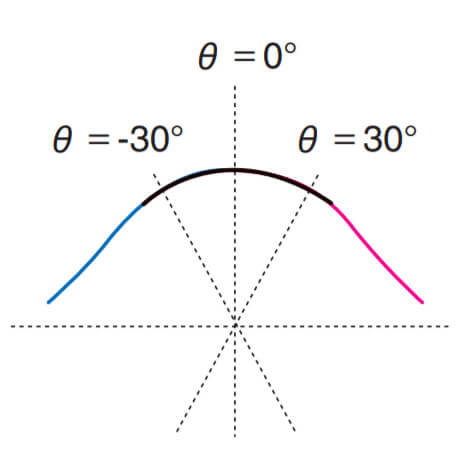

設定程式SE迴轉多段分別得到輪廓數據後，再使用拼貼方式將輪廓組合

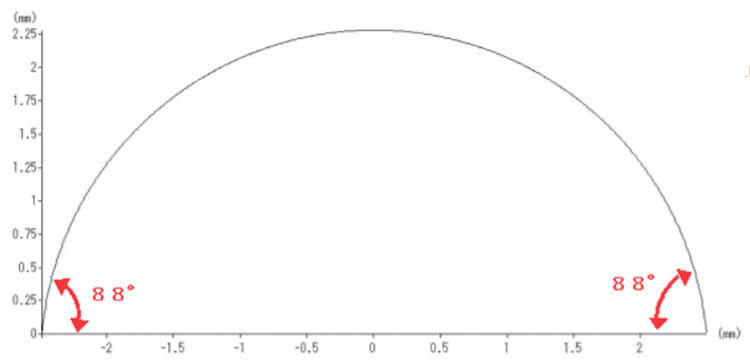

拼貼方式可依照樣品精度要求設定多段量測，此種量測方式可組合±90度的輪廓。
