Captomator 攝影用載台控制軟體

型號 : Captomator
Captomator 攝影用載台控制軟體
Captomator 攝影用載台控制軟體

廠牌 : Mitani

Captomator是日本Mitani公司開發的自動畫像拍攝軟體，可控制XY軸移動控制模組。

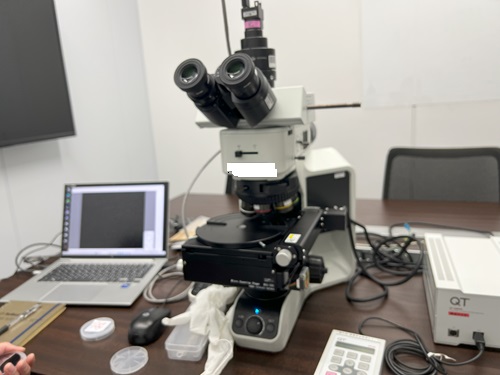

可搭配日本中央精機XY移動台與數位CCD照相機，並安裝在顯微鏡系統上執行程式影像擷取。

另外可搭配Winroof軟體做自動影像缺陷量測分析，達到自動化缺陷檢測與缺陷量測目的。

型錄下載

Captomator為一套控制電控XY軸移動台與CCD照相機用自動化像擷取控制系統，對於半導體晶圓自動化視覺檢查需求，搭配顯微鏡電控載與高解析度CCD照相機就能執行畫像取得作業自動化。

影像分析可依實際需求選購影像分析軟體或缺陷分析軟體，達到自動化學檢查。基本功能為控制電動Stage、指定區域多點連續攝影、自動攝影自動畫像解析系統。

Captomator應用在顯微鏡系統上必須使用電動Stage做控制，或使用照相機做自動攝影，以及搭配Z軸組合控制對各位置做全焦點畫像攝影。畫像解析軟體可搭配Winroof2015以上版本，實現邊攝影邊畫像解析。
移動載台操作採直覺式，移動到實際攝影位置後登錄座標並儲存以便後續批次量測使用，載台控制提供５種控制模式：矩形區域攝影、圓形區域、Pitch間隔、指定點、直線攝影。

特色

  • 既定位置(多點)之畫像攝影自動化
  • 已登錄位置到載台移動即時觀察(位置再現)
  • 固定間隔排列複數點可依序用Stage移動並觀察
  • 追加電動Z軸機構，有凹凸面的樣品可邊追蹤邊自動攝影

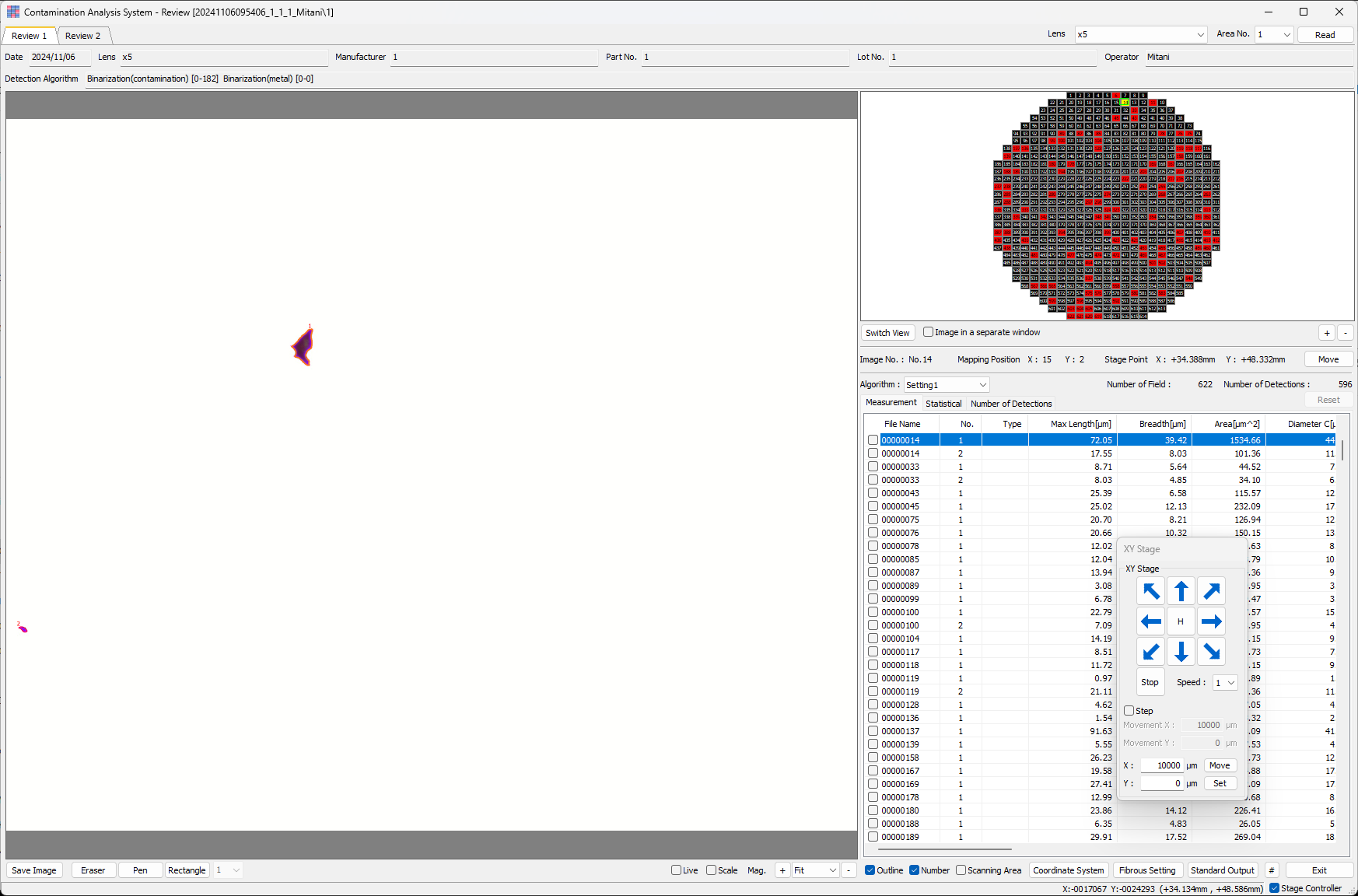

  • 指定區域攝影與畫像解析同時進行建構出外觀檢查系統

規格

Captomator 攝影用載台控制軟體
系統構成 Captomator 軟體
控制用PC
顯微鏡或其他觀察裝置
數位式攝影機
電動XY移動載台
Focus用Z軸電控套環
