UV 膠固化收縮率測試儀
廠牌 : Acroedge
日本AcroEdge公司UV膠固化收縮率測試儀Custron應用於精密膠材受到UV光照射或是加熱固化過程中材料收縮率或收縮應力變化，提供精密膠材固化收縮率測試數據。
測試方式：加熱固化、UV照射固化、UV照射與加熱固化混合測試。
獲得參數：固化收縮率(Shrinkage Measurement)、固化應力(Stress Measurement)。
產品說明
樹脂固化收縮率測量裝置“CUSTRON”是一種量測樹脂固化收縮率裝置，也是一種應力測量裝置，可以連續測量UV固化樹脂、熱固性樹脂、環氧樹脂、UV粘合劑、UV油墨、塗料、蠟、等材料之固化過程中收縮率的變化。
可以通過軟體程式自由設定固化程序，例如：設置UV光照射時間與能量→加熱速率與恆溫時間→冷卻降溫速度等升溫和降溫的熱曲線。
模擬樣品在生產製造過程中施加各種熱量時，產品長時間放置在各種環境中所受到的收縮率和收縮應力。

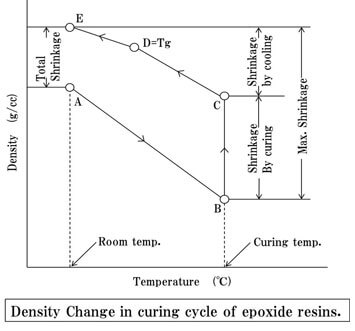

下圖所示一個典型範例，此圖說明熱固性樹脂在溫度改變下的密度變化關係：材料在固化過程當中，會先因為溫度上升使密度降低(圖形A-->B點的變化)，接著因為固化影響使密度增加(圖形B-->C點變化)，最後再因為溫度下降使密度再次增加(圖形C-->E點的變化)，也就是材料在固化過程中其密度是會改變的，相同的收縮率與收縮應力也會改變。
以往的ISO 3521密度法（比重法）只能得知A與E的密度差，進而推算到收縮率變化，但材料在固化過程中會經過膨脹，才會開始收縮(熱脹冷縮)，因為不了解材料在固化過程中膨脹收縮的變化狀況，這導致在製程上出現了許多無法解決的問題，CUSTRON是一台精密測試儀器，從材料開始加熱固化到固化完成，整個階段得到完整的收縮曲線，從而了解到製程當中的問題。
特色
- 符合 ISO 4216 規範 2021 年 4 月登錄
- 符合 JIS K6941 規範UV固化樹脂和熱固性樹脂收縮率連續測定法
- 反應前、中、後全過程的連續測量
- 熱循環測量，常溫到180°C，最高可選配為300°C
- 可測量樹脂表面的溫度變化
- 少量樣品 (1cc) 即可
- 無需特殊測量技術
規格
| 尺寸（毫米） | 重量（公斤） | |
| 測量單元本體 | W450 x D400 x H900 | 28 |
| 觸摸屏控制單元 | W500 x D420 x H310 | 15 |
| 用於數據採集的筆記本電腦 | W380 x D420 x H35 | 2 |
| 冷卻水循環裝置 | W218 x D430 x H563 | 32 |
| 電壓 (V) | 電流 (A) | |
| 觸摸屏控制單元 | 100 | 15 |
| 冷卻水循環裝置 | 100 | 5 |
| 用於測量固化收縮率的激光位移計 | 1) 重複精度 2 μm 2) 輸出 220 μW |
|---|---|
| 用於應力測量的稱重傳感器 | 1) 標準額定值 5N（可選 500mN、1N、2N、10N、20N） 2) 重複精度在 ± 0.5% RO 以內 |
| 加熱器 | 1) 150W x 3（共450W）耐熱500 ℃（最高設定溫度180 ℃） 2) 測量用溫度傳感器 K熱電偶用 3) 安全用溫度傳感氣 K熱電偶用 |
| 冷卻水循環裝置 | 1) 冰箱 450W AC100V 2) 設定 10 ℃ ~ 室溫 （根據使用條件，可能達不到設定溫度。） |
UV固化樹脂測試（市售自由基）
試驗方式

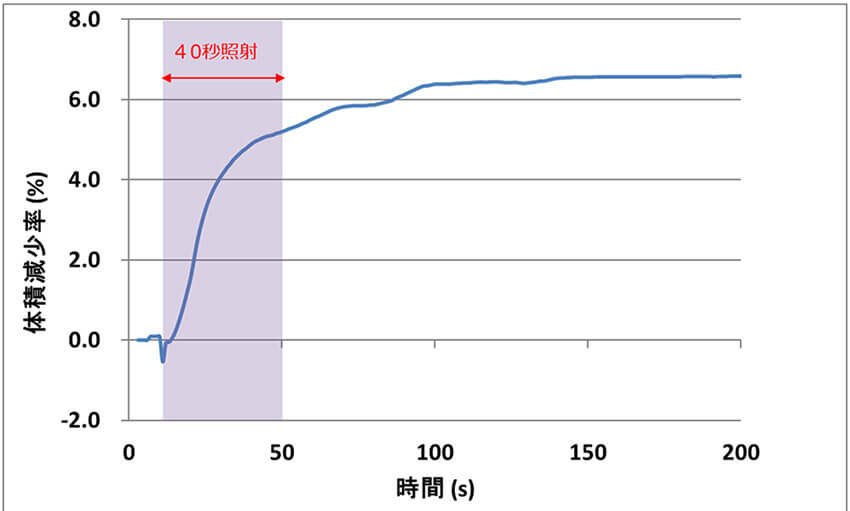

取市售的自由基紫外線固化樹脂以 100 mW/cm2 固化 40 秒，觀察樹脂收縮率變化狀況。
從試驗過程觀察到，當UV照射器開始照射時材料立即開始收縮，當40秒照射結束時材料收縮約占總收縮變化80%，當照結束後材料又收縮約占總收縮變化20%，測量開始和結束時的收縮率為 6.6%。
對此狀況我們提出解釋為紫外線固化樹脂受到紫外光照射達到固化後，材料體積收縮率還會持續變化。

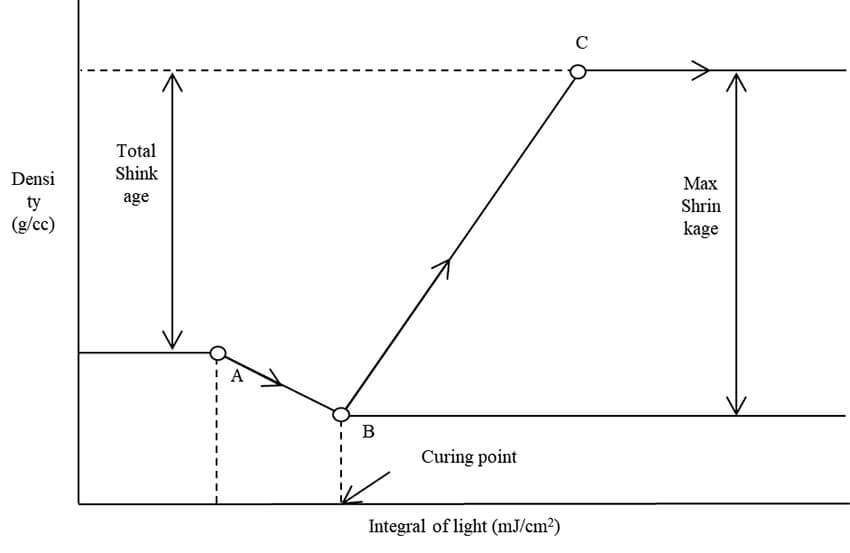

圖二 UV固化樹脂在固化過程中的常見行為
橫軸座標代表UV光照射能量，縱軸座標代表材料密度變化
A點為當材料開始照射UV光時密度
B點為材料受UV光照射到固化之密度
C點為材料持續照射UV光之密度變化
BC代表最大收縮率
AC代表總收縮率
熱固性環氧樹脂固化過程中收縮率與應力關係

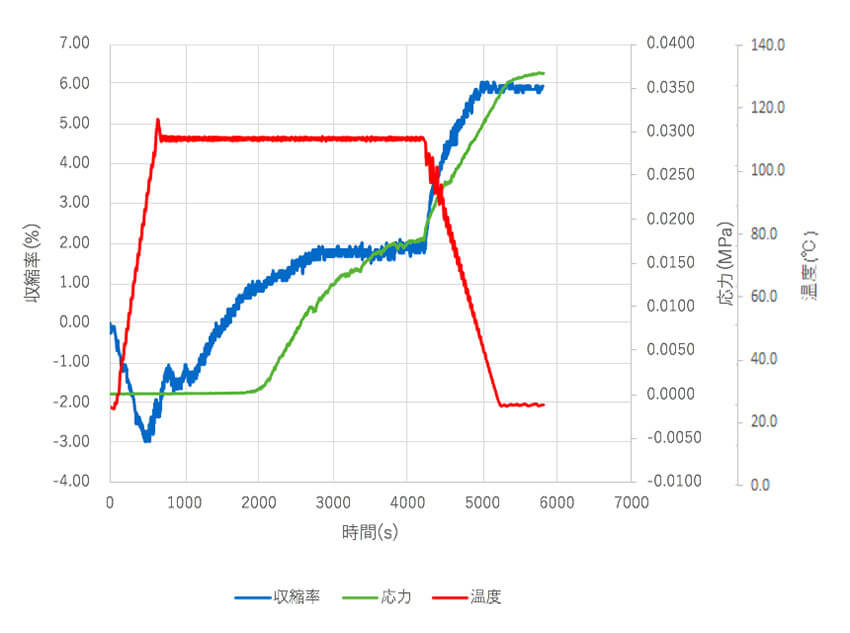

圖一：CUSTRON測試樹脂固化收縮率試驗範例
試驗方式
上圖一為使用“CUSTRON”測試儀量測環氧樹脂的固化收縮率範例，全程記錄時間約100分鐘，溫度設定條件如下
A. 從常溫升溫至110℃ 升溫速率每分鐘10℃
B. 保持溫度110℃ 時間70分鐘
C. 降溫至常溫並保持常溫10分鐘
從圖形曲線變化觀察
紅色代表溫度條件變化
綠色代表樹脂固化應力變化
藍色代表樹脂固化收縮率變化
當樹脂加熱到固化溫度時收縮率也會發生變化，當持續保持溫度使樹脂完全固化，完全固化後樹脂其收縮率並未改變，當溫度開始降溫時樹脂收縮率又再一次變化

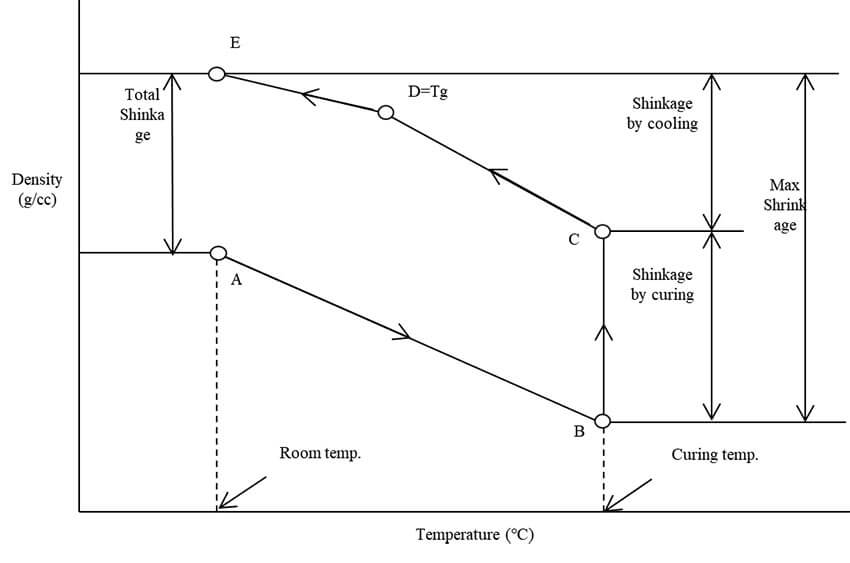

圖二為熱固性樹脂在溫度變化下常見的行為
圖二：熱固性樹脂在溫度變化下常見的行為
上圖為UV固化樹脂固化過程中溫度（橫軸座標）與密度（縱軸座標）變化關係。
A點為樣品從常溫開始加熱
B點為樣品固化完成溫度點
C點為樣品固化完成後開始降溫
D點為玻璃轉化點
E點為樣品從固化降溫到常溫
將圖一範例與圖二理論疊合得知樹脂固化過程中密度的變化。
BC之間解釋樣品熱固化溫度發生固化反應收縮
CDE表示固化後冷卻收縮。
AE之間的收縮稱為全收縮。
BE之間的收縮稱為最大收縮。
普通熱固性環氧樹脂的收縮率在A和E之間測量。
