Winroof
廠牌 : Mitani
Winroof分析軟體是日本Mitani公司開發的整合分析軟體，強大影像濾除功能保留分析數據，多種粒子尺寸計算參數滿足客戶需求，內建巨集演算記錄分析流程。軟體可搭配雷射顯微鏡做畫像分析。
產品說明

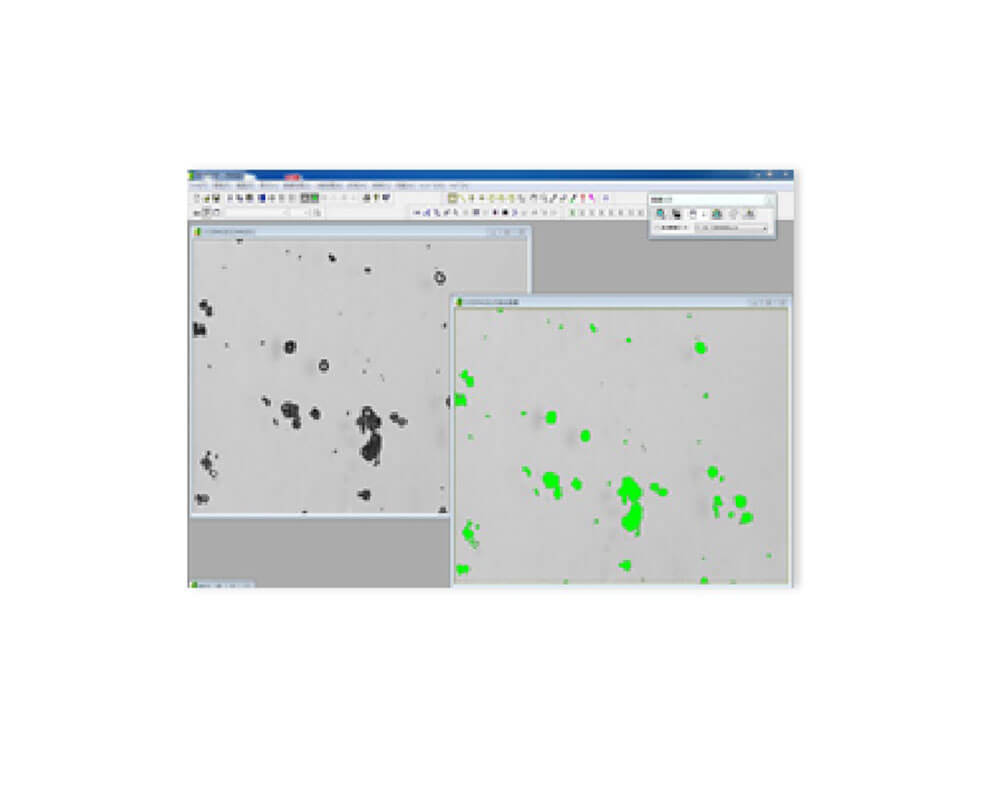

WinROOF圖像分析軟體，以最簡單的操作，進行複雜的圖像分析。利用不同的濾波器處理圖像，再利用二值法以及獨特的AI技術，不需要太多的時間去建置，即可進行瑕疵判斷。
如使用以往傳統的圖像分析技術，則需要將條件設的很嚴苛，很容易造成"過度檢測"，作為解決此類問題的一種方法，WinROOF能夠使用機器學習無缺陷圖像以及缺陷信息，來做出更接近人眼的判斷方式。
WinROOF可與Captomator軟體結合使用，您可以輕鬆地構建自動檢測系統，將顯微鏡載台的掃描，圖像採集，分析處理整合起來。
結合Z軸裝置，能達到3D分析，計算樣品的3D表面粗糙度。
特色
- 不同的測量工具
坐標設置工具可以使用工件坐標系進行測量。這些工具在測量線長、角度、數字、圓、矩形和多邊形時非常有用。此外，該系統還具有用於測量模糊圓或線的工具。 - 測量輔助功能
指定測量點時，可以放大顯示鼠標光標所指的位置。鼠標上的滾動按鈕還可用於放大圖像 此功能可減少誤點擊並提供更準確的測量。調整倍率和網格顯示也有助於測量操作。 - 相機控制和比例設置
相機控制功能會自動保存圖像並創建數據庫。 - 去除光暈/HDR合成
我們專有的圖像處理技術減少了圖像中的反射光，同時保持了高圖像質量。此功能可以通過簡單的操作立即調整照明和相機曝光。 - 焦點構圖
當圖像因高倍率而失焦時，此功能可提供深度。只需轉動顯微調節輪即可輕鬆生成聚焦圖像。 - 疊圖
此功能自動識別重疊寬度的圖案，讓任何人都可以輕鬆創建疊圖。長度和寬度所用的疊圖數量沒有限制，自動接縫擦除、眩光去除陰影校正等功能的使用提高了黏貼位置的準確性。
規格
| ROI設定 | 矩形、直線、水平線、垂直線、橢圓、自由、多邊形、自動選擇、網格、ROI 釋放、ROI 反轉、ROI 保存、ROI 加載、坐標指定 |
|---|---|
| 校準 | 尺寸校準（手動/自動）、強度（亮度/高度）校準、校準數據的導入/導出 |
| 環境設定 | 連通性（4neighbors、8neighbors）、格子（正方形、六邊形）、盒子模式、測量數據模式（新增/添加） |
| 過濾處理 | 平均、高斯、中值、梯度、拉布拉斯、羅伯茨、索貝爾、排序、最大值過濾器、最小值過濾器、任意過濾器 |
| 圖像增強 | 反轉、亮度/對比度、密度變換、LUT 變換、銳化、直方圖平均、水平校正、陰影校正、背景去除、雜訊去除、異常值校正、線偏移校正 |
| 圖片操作 | 加、減、乘、除、AND、OR、XOR、MAX、MIN、MEAN、算術表達式 |
| 圖像顯示/轉換 | 3D顯示、多角度3D顯示 (OP) *2、文本顯示（濃度值、物理量）、單色成像、偽彩色化、RGB分離與合成、多色合成、原始圖像、二值圖像、測量圖、文本圖像，圖形圖像，疊加圖像，顯示範圍，灰度數轉換，偽色，多色合成，全屏，局部放大，輔助縮放 |
| 傅立葉轉換 | FFT轉換、濾波、逆FFT轉換 |
| 區域擷取 | 自動二值化（模式、p-tile、谷值、判別分析）、單閾值二值化、兩閾值二值化、顏色擷取、單元格擷取、晶界分離 (OP) *3 |
| 形態學 | 孤立點去除、擴張、收縮、開、閉、排他擴張、細化、填孔、骨架、輪廓線、重建、圓形分離 |
| 幾何轉換 | 仿射變換、圖像位置校正、投影失真校正、鏡頭像差校正、放大、縮小、旋轉、鏡面反轉 |
| 測量處理 | 直方圖、密度橫截面（自動、X方向、Y方向）、陰影特徵（平均值、最大值、最小值、標準偏差、像素數、總數）、形狀特徵值（邊界矩形、起點、面積、包括孔洞的面積、周長，包括孔的周長，重心，中心，孔數，絕對最大長度，水平管徑，垂直管徑，水平弦長，垂直弦長，水平等徑，垂直等徑，圓度，流體直徑，線性度、凸度、尺寸、力矩、方向、方位角、費雷特直徑比、圓形等效直徑、包絡面積、包絡周長、收縮率、半徑、橢圓長軸/短軸/長/短比、重心等高線之間的距離、面積比，數量，體積，表面積，針比，對角線寬度、最大高度、最大深度）、圓形圖分離與測量、總面積、片數、峰間距離、峰寬、切片面積 |
| 手動測量 | 線長（直線、垂線、曲線、折線、折線+曲線）、截面長度（折線、折線+曲線）、角度（三點角、四點角）、指定區域形狀、濃度橫截面、件數、點位（位置、濃度）、峰間距離、峰寬、任意形狀（矩形、橢圓、多邊形、自由、自動選擇、3點圓、2點圓、折線+曲線） 2點圓、直線+曲線、多種形狀）、輪廓測量、粗糙度測量 (OP) *2、1DFFT (OP) *2、線邊緣粗糙度測量 (OP) *2、網格測量 (OP) *2 |
| 數據處理 | 數據列表、頻率分佈、關聯、數據保存（傳播格式）、數據剪貼板複製、數據位對齊、數據刪除、數據轉Excel、條件輸出 |
| 自動處理 | 巨集執行、巨集執行、巨集修改、巨集註冊、巨集讀取、巨集刪除、執行次數、定時器間隔、圖像列表、測量數據列表、參數更改、存儲模式設置、暫停 |
| 圖像編輯 | 取消功能、剪切圖像、複製圖像、粘貼圖像、選擇格式和粘貼、清除圖像、在平面之間複製覆蓋圖像、橡皮擦、筆、擾流板、輸入文本、箭頭、清除二進製圖像、清除測量圖形、清除覆蓋圖片 |
| 圖像視窗 | 放大、縮小、滾動、創建新圖像（單色 8、10、12、16 位元、彩色 24、30、36、48 位元、任意大小、獲取剪貼板信息）、擦除、縮放顯示、亮度條顯示、啟動文檔服務器，標尺，網格 |
| 圖像儲存/儲存功能 | 加載 (TIFF, BMP, JPEG, TDV, VV3, TDR, OLS, EMAX, SEW, SPM, Original, Binary, Text, General Format), 儲存 (TIFF, BMP, JPEG, TDV, VV3, Original) |
| 列印 | 普通圖像列印、指定倍率列印、多圖像列印 |
| 圖像輸入 | WDM 輸入兼容相機、各種彩色和黑白相機 |
| 報告生成 | 數據傳輸到 Microsoft Excel |
| 圖像生成 | 實時焦點合成、光暈去除、文件選擇圖像鏈接、交互式圖像鏈接 |
| 可選功能 | 電動 XY 平台控制、自動圖像鏈接、電動 XYZ 平台控制、自動圖像 3D 鏈接、高分辨率圖像查看器、Z 平台控制（Z 切片拍攝）、3D 輪廓測量、粗糙度測量、晶界提取、針間距測量、粒子間距離測量、Voronoi區域分割、分水嶺分割、非金屬夾雜物測量、粒子分析數據分析（散點圖） |
| 系統 | Win10(32bit/64bit) |
|---|---|
| 中央處理器 | Core-i, 2.0Ghz以上 |
| 記憶體 | 4GB(32bit), 8GB(64bit)以上 |
| 硬體容量 | 250GB以上 |
| 建議 | DVD-ROM drive |
| 螢幕 | 全彩1280x1024以上 |
| USBport | 至少一個 |
| 語言 | 支援日文及英文 |
Winroof 表面自動分析軟體

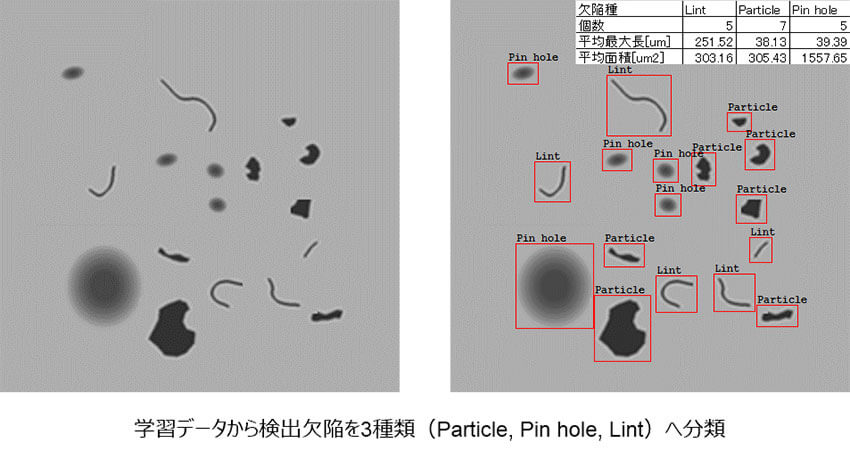

使用人工智慧的分類技術解決問題
在管理目視檢測時，我們經常遇到人眼可以檢測，計算機不能檢測的問題，但是，利用Winroof 的AI功能學習分辨出三種(Lint, Particle, Pin hole)不同種類的缺陷。

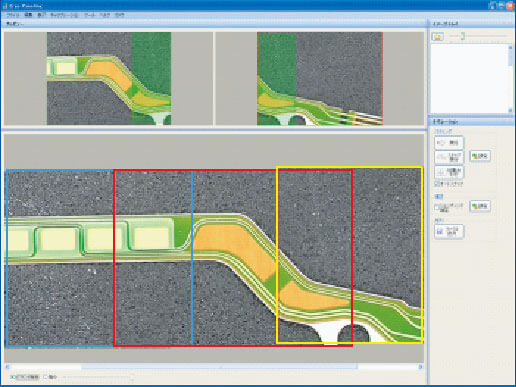

圖片拼接
通過模式匹配處理自動識別邊緣（重疊）部分，任何人都可以輕鬆生成連接圖像。連動的縱橫圖像數量沒有規定，通過消除圖像接縫的自動插補功能和消除光線不均的陰影校正功能，提高了拼貼的精度。

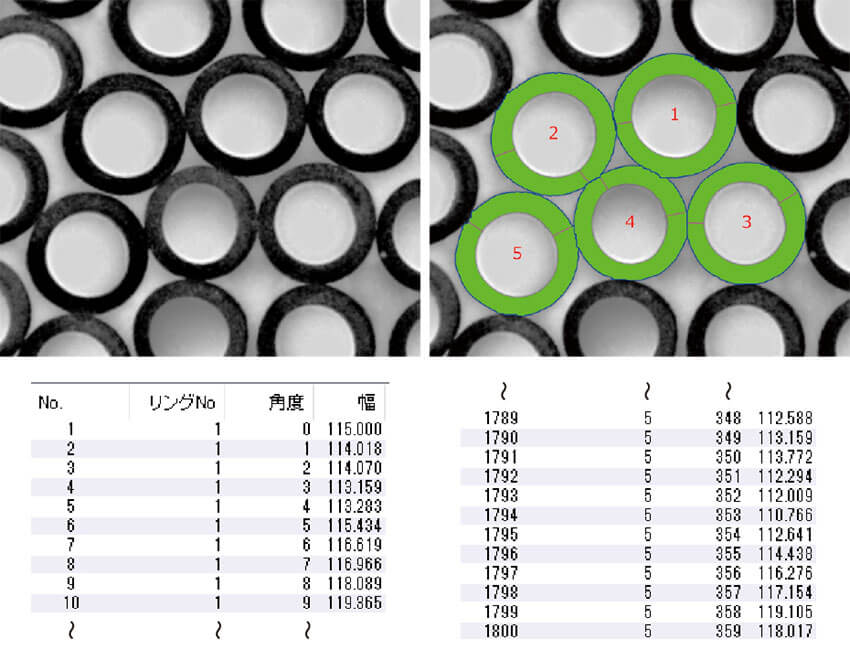

環厚測量
可以輕鬆測量難以處理圖像的纖維或中空纖維膜的厚度。可用於目標產品/過濾器材料等的質量評估。

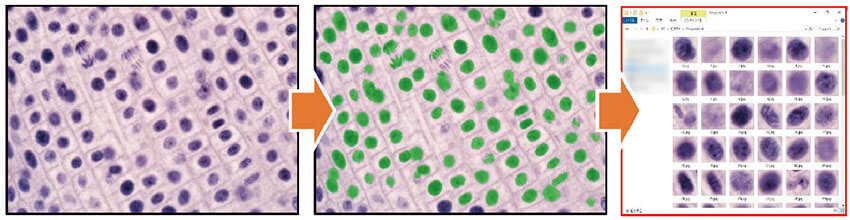

粒子圖像輸出
可以量化圖像中提取的粒子之間的距離。作為評價粒子分散程度的有效分析方法，被廣泛應用於各個領域。
使用粒子圖像輸出功能，您可以將每個檢測到的粒子的圖像保存為圖像文件。 它可以用於各種目的，例如當您想將通過二值化檢測到的粒子圖像用於報告製作和審查時，或者作為創建 AI 學習模型的數據時，可以使用此功能。

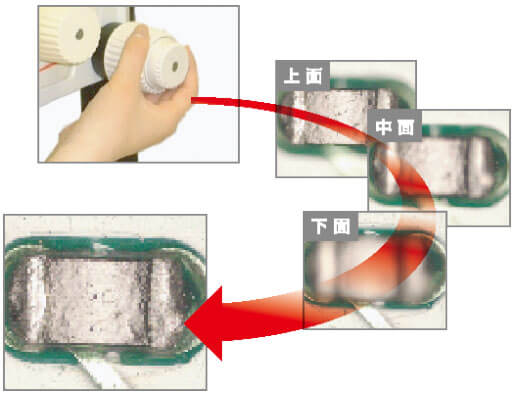

焦點構圖
即使對於圖像中高且失焦的樣品，只需轉動顯微鏡的調節輪，即可輕鬆生成全焦圖像。

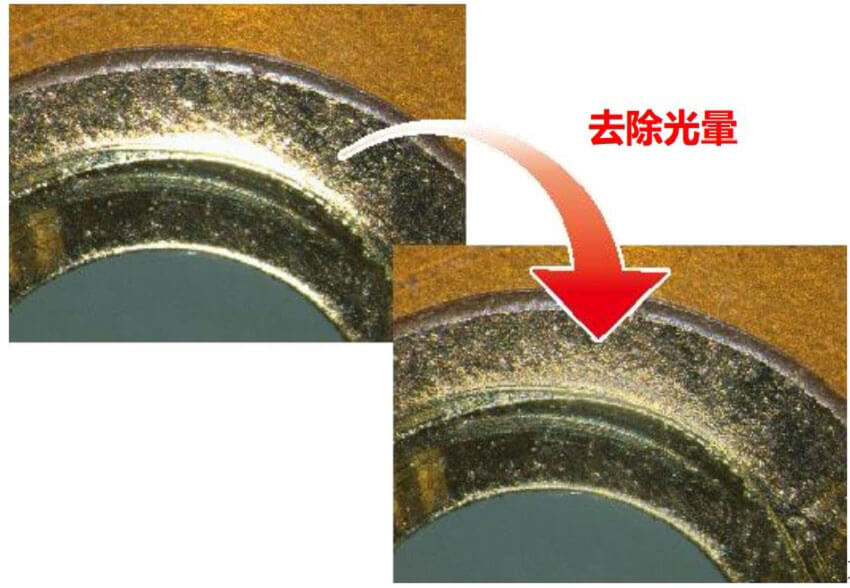

光暈去除/HDR合成
在拍攝光面樣品時，您可以使用我們獨特的圖像處理來抑製圖像中存在的光暈，並在不降低周圍圖像質量的情況下生成最佳圖像。這是一個簡單的操作，只需調整燈光和相機曝光，因此可以根據樣品即時調整。

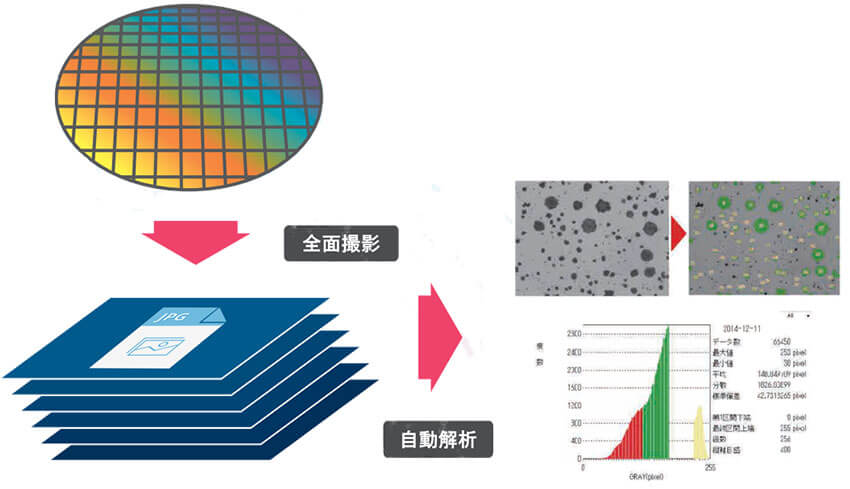

與Captomator 結合使用, 輕鬆實現自動檢測
通過結合電動XYZ載物台自動控制軟件Captomator，您可以輕鬆構建自動檢測系統，將顯微鏡所附載物台的掃描、圖像採集和分析處理無縫鏈接起來。
拍攝圖像中顆粒的計數和形狀測量
檢測和統計評估工作內的異物
計算特定細胞具有顏色
可以利用顯微鏡作為自動檢查系統。

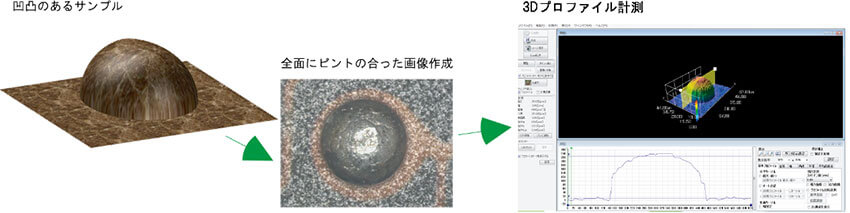

結合3D測量輕鬆實現自我檢測
通過使用 Z 軸控制裝置（例如顯微鏡的升降台）拍攝不平坦樣品的照片，可以生成聚焦在前表面的圖像並進行3D分析

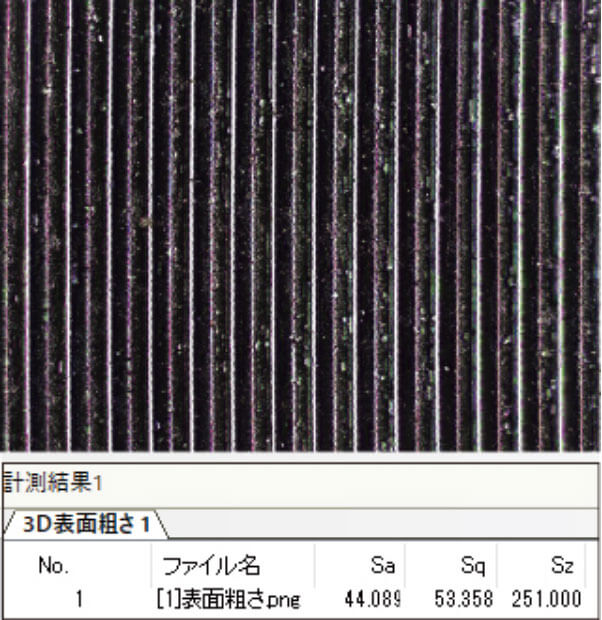

3D表面粗糙度
可以計算表面粗糙度參數 Sa、Sq、Sz
