迴轉調整台

型號 : RS Series
迴轉調整台
迴轉調整台

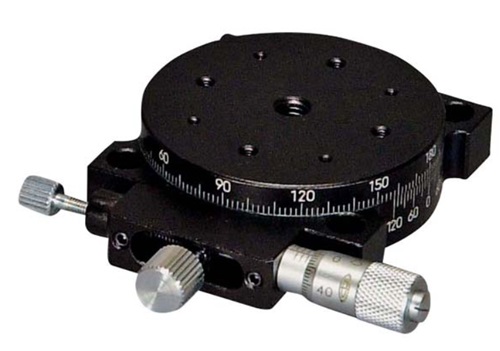

可進行粗調和微調的旋轉台。有標準型和對稱型可供選擇，可左右對稱調整。
左右兩側都有遊標，可以從任一側讀取位置。
桌面可抓握，並可粗略旋轉360度。使用粗調夾頂部的千分尺頭進行微調。
透過夾緊粗動和細動，可將其固定在任意位置。
可廣泛應用於攝影機、感測器、工件等的精密定位。
運動方向 旋轉方向
載物台表面φ50mm
夾緊方式：複合夾
控制單元安裝位置 反向微動位置
微調方式CMH-6.5R（標準千分尺​​）
機芯：粗調360°，細調±5°
移動：旋鈕每旋轉約 0.92°
刻度：遊標讀數10'/微米型0.01mm（1個分度約0.018°）
靈敏度 20″
移動導軌調整
容許力矩：40N・cm
彎矩剛度 1.6sec/N・cm
平行度：0.03mm
圓度：0.05mm
表面跳動：0.02mm
承重能力：19.6N（2kgf）
重量0.12kg
主要材質/表面處理：鋁合金/黑色陽極氧化啞光
標準附件 檢驗證書
內六角螺栓（用於固定主體）M3 x 4
